Ekipman pwodiksyon solè Connector pwodiksyon

Liy pwodiksyon solè nou an Connector Connector karakteristik yon seri konplè nan ekipman otomatik, k ap travay ansanm nan delivre yon pwosesis trè efikas. Sistèm nan kòmanse ak yon manjeur fil longè fiks, distribye fil nan longè egzak. Yon feeder fil (transfè), itilize kranpon, Lè sa a, transpòte fil yo koupe ant estasyon. Estasyon sa yo gen ladan yon machin koupe ak penti kap dekale pou retire izolasyon, yon machin sèrtir yo tache konektè, ak yon si ou vle estasyon deteksyon gwosè pou asirans kalite. Feeder nan Fil (transfè) ap kontinye pou avanse pou pi konektè yo ki pasyèlman reyini nan Connector a fil machin ak machin nan trese nwa, otomatize etap sa yo asanble final la. Yon machin dedye kab nidite prepare câbles pa retire levit la deyò. Pwosesis la fini ak yon machin klasifikasyon offline, ki otomatikman kalite konektè fini, separe bon (OK) pwodwi ki soti nan ki defektye (NG) inite, garanti sèlman konektè tèt-bon jan kalite kite liy lan pwodiksyon an. Sa a entegre, otomatik apwòch siyifikativman amelyore vitès pwodiksyon, diminye manyen manyèl, ak minimize risk pou yo erè.

Voye rechèch

Dekri teren

Karakteristik teknik

Solar Panels Production Automatic Trimming

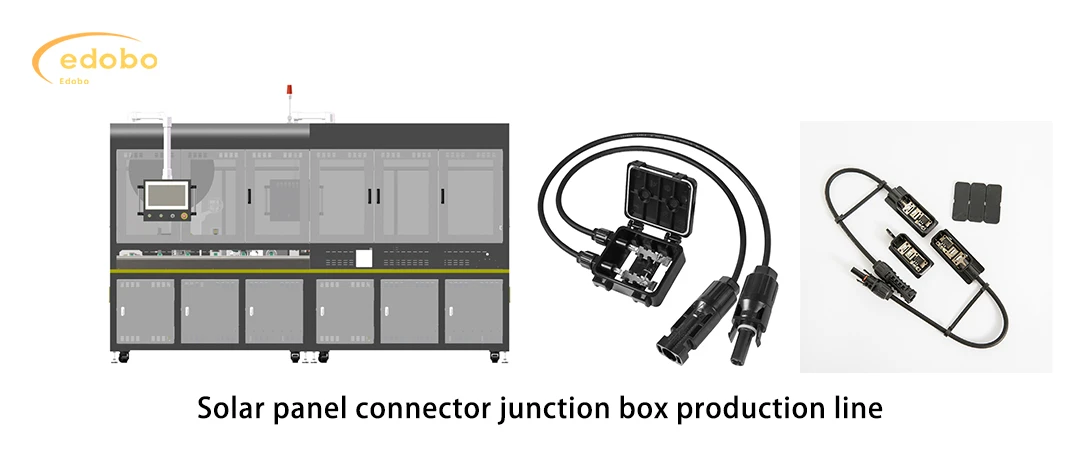

Solar panel connector junction box production line

produc features

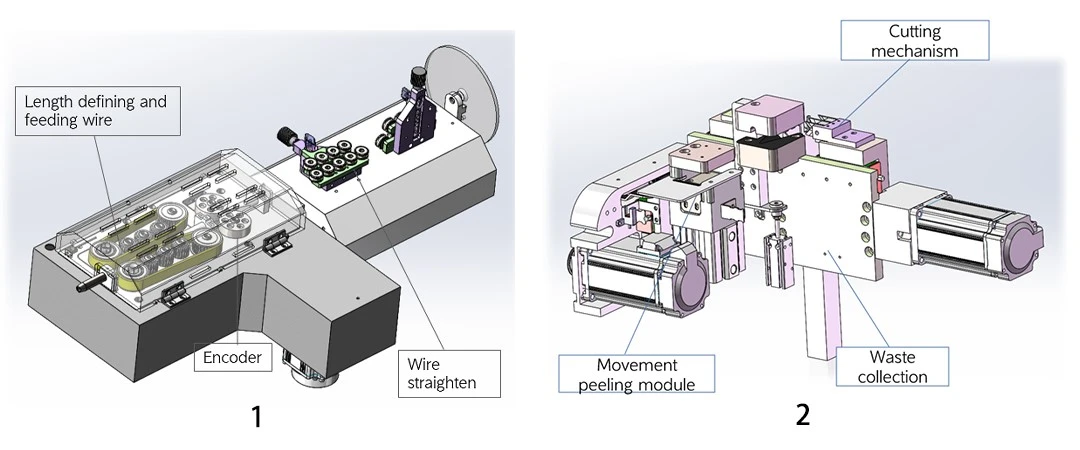

Fixed Length Wire Feeder

1.Fixed longè fil feeder:Asire longè fil egzak ak konsistan pou pwosesis optimal.

Adopte yon sistèm konplètman sèvè ak pwosesis fèmen-bouk asire estabilite nan longè a liy koupe;

2.Cutting ak kap dekale machin:Automatise koupe a ak nidite nan izolasyon, prepare fil pou sèrtir.

Lè penti kap dekale, pa grate oswa koupe fil kwiv la; Penti kap dekale ak dekale

Ekipe ak yon sistèm koleksyon fatra kolekte epi trete po a fil koupe.

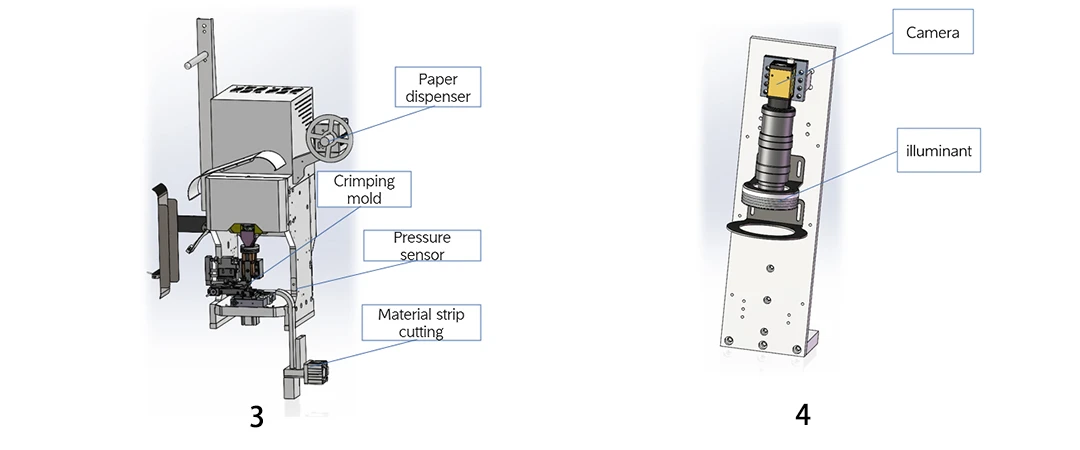

Crimping machine

3.Krimping machin:Estasyon an sitou konplete sèrtir nan tèminal ak fil. Pouvwa a adopte yon sistèm sèvè ak yon presizyon sèrtir nan ± 0. 02mm;

Se estasyon an ekipe ak OES siveyans presyon yo detekte bon jan kalite a nan sèrtir;

4. Estasyon Deteksyon gwosè Crimp (si ou vle):Ofri kontwòl kalite pa verifye dimansyon crimp, asire ki konsistan pèfòmans.

Modil la adopte yon sistèm vizyèl sitou enspekte aparans nan ekspoze fil kwiv, fil kwiv pozisyon sèrtir, elatriye;

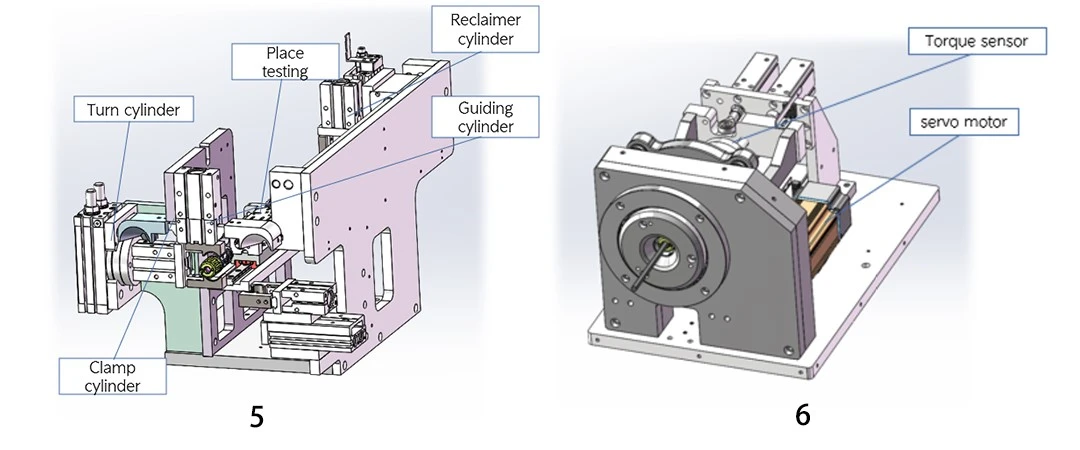

Connector threading machine and nut twisting machine

5.Connector Threading Machine:Automatise pwosesis la nan mete fil nan Connector k ap viv.

Estasyon an sitou konplete fonksyon an nan mete câbles ak tèminal sèrtir nan konektè;
Se estasyon an ekipe ak nan detèktè plas yo detekte si wi ou non tèminal yo byen eleman;

6.nut machin trese:Byen tache nwa sou konektè, ranpli asanble a.

Se estasyon an ekipe ak yon Capteur pozisyon yo detekte si wi ou non Connector a se eleman nan plas;
Ekipe ak yon Capteur koupl ki ka detekte grandè a koupl nan tan reyèl

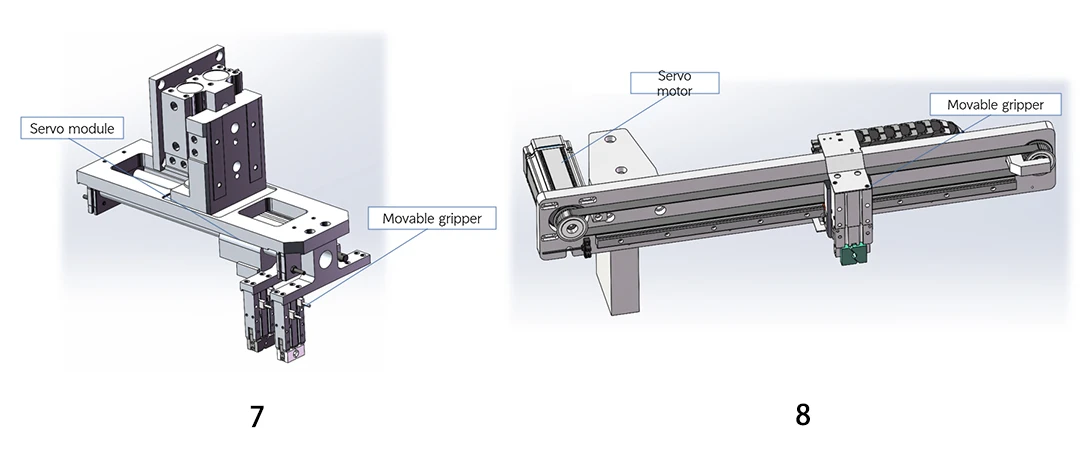

Wire transfer clamp

7. Reyaksyon estasyon:Estasyon an sitou konplete transfè a nan fil fasilite pwosesis la nan fen a lòt.

8.Offline Machine Klasifikasyon:Otomatikman kalite pwodwi fini, separe bon (OK) soti nan defo (NG) inite.

Estasyon travay la sitou konplete offline nan pwodwi yo;
Itilize motè sèrvo yo ka separe pwodwi ki defektye nan bon pwodwi;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Patikilarite	Spesifikasyon
Pwosesis Range	Estasyon aliye customizable ki baze sou modèl Connector
Kapasite pwodiksyon	15-20 PC/min
Fonksyone	Asanble konplètman otomatik nan tout eleman Connector
Tanperati opere	0-40 degre (32-104 degre f)
Imidite	40%-80%
Pousantaj kalifikasyon pwodwi	Pi gran pase oswa egal a 99%
Presyon lè	0. 5 MPa - 0. 7 MPa (mande pou yon pwòp, sous lè sèk)
Ekipman pou pouvwa	AC 220V/50Hz
