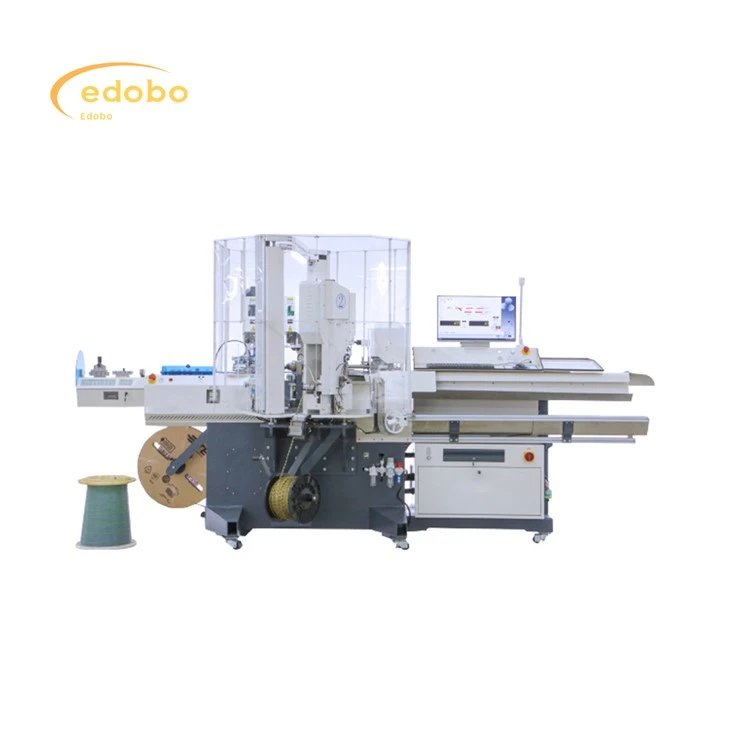

Solè panèl MC4 liy koneksyon liy pwodiksyon

Liy pwodiksyon Connector MC4 Edobo Tech la ofri yon solisyon senp, otomatik pou fabrikasyon bon jan kalite konektè MC4, eleman esansyèl nan sistèm panèl solè. Liy sa a avèk efikasite manch otomatik ki fonksyone kontak PIN, asanble lojman, ak enkòpore vizyon ki baze sou kontwòl kalite asire serye, pwodiksyon-wo volim pandan y ap minimize depans travay yo. Entegre tès otomatik garanti pèfòmans ak rezistans, adaptab nan kalite Connector divès kalite. Se plis valè te ajoute ak opsyon tankou etikèt otomatik ak anbalaj, abilite manifaktirè yo maksimize rentabilité, amelyore bon jan kalite pwodwi, ak jwenn yon avantaj konpetitif nan mache a ap grandi solè. Patnè avèk nou pou yon solisyon pwodiksyon konplè.

Voye rechèch

Dekri teren

Karakteristik teknik

Solar Panels Production Automatic Trimming

Edobo solar cable machine

produc features

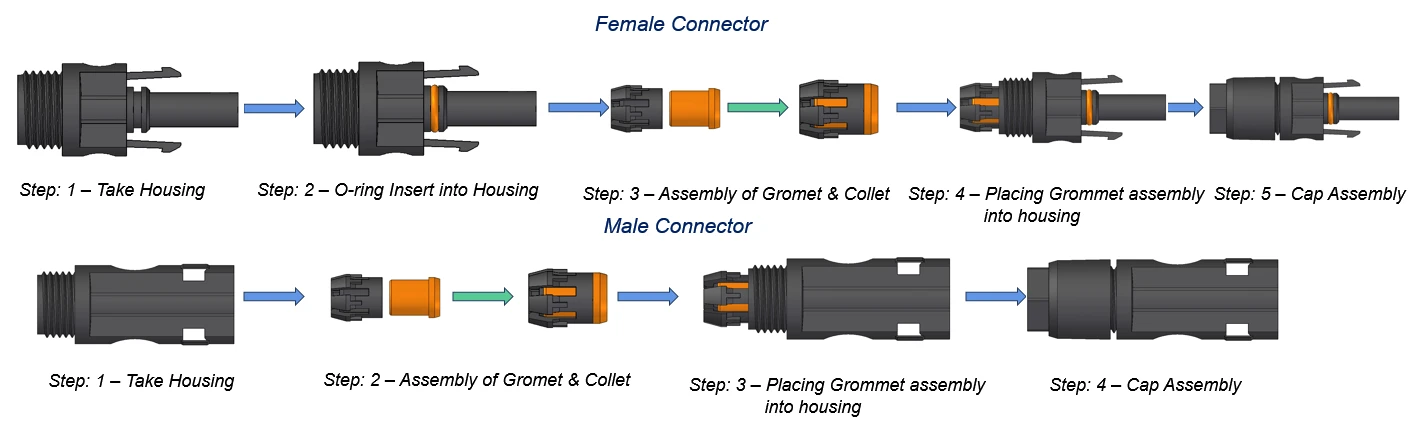

Assembly of positive and negative connectors

Asanble nan konektè pozitif ak negatif

Pòl negatif (Connector fi):

1.Take Lojman (Fi Connector):Kòmanse ak lojman Connector fi an.

2.o-bag insert nan lojman (fi Connector):Mete O-bag la nan lojman an fi.

3.Assembly nan Grommet & Collet (Fi Connector):Rasanble eten an ak collet pou Connector a fi.

4.Placing Asanble Grommet nan lojman (Connector Fi):Antre eten an reyini ak collet nan lojman an fi.

5.cap asanble (fi Connector):Tache bouchon an nan lojman an Connector fi.

Pòl pozitif (Connector gason):

1.Take lojman (Connector gason):Kòmanse ak lojman Connector gason an.

2.Assembly nan Grommet & Collet (gason Connector):Rasanble eten an ak collet pou Connector la gason.

3.Placing asanble eten nan lojman (Connector gason):Mete eten an reyini ak collet nan lojman an gason.

4.cap asanble (gason Connector):Tache bouchon an nan lojman Connector gason an.

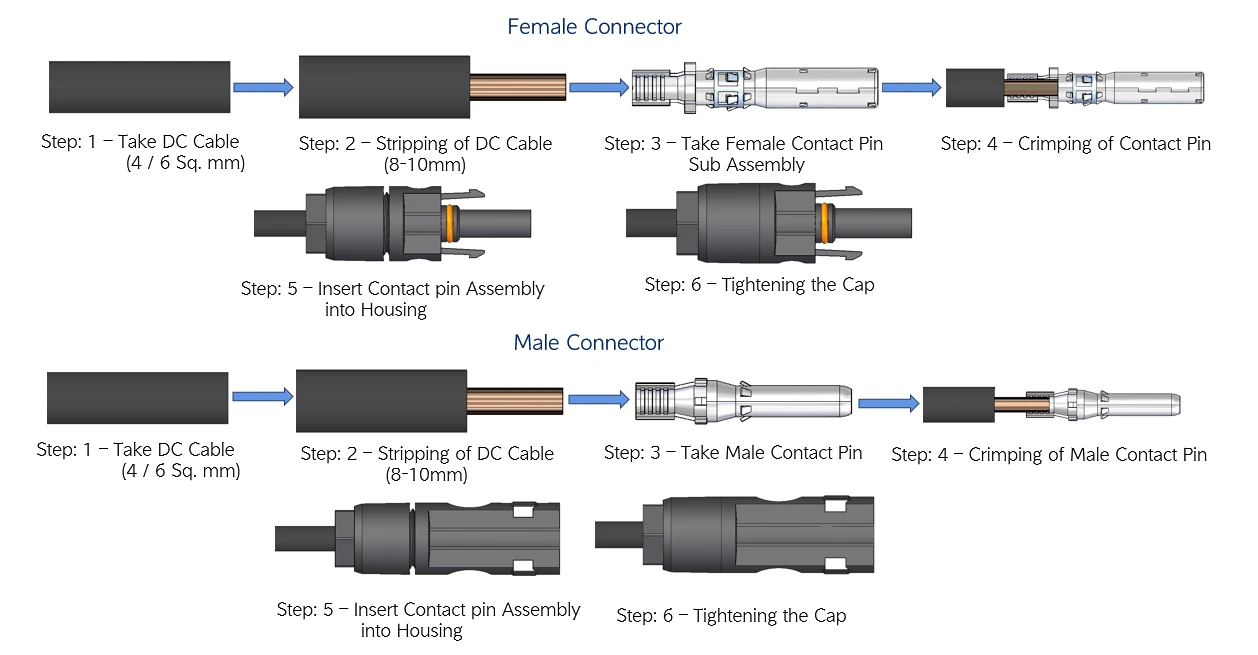

Terminal connection

Etap yo sèrtir tèminal sitou gen ladan etap sa yo:

2.Pran DC kab:Prepare yon kab DC.

2.Prepare kab la:Dezabiye yon longè izolasyon soti nan kab la DC (fil).

3. Chwazi PIN kontak la:Pran asanble PIN kontak fi oswa gason an

4.Crimp PIN kontak la:Mete fil la dezabiye nan PIN la kontak epi sèvi ak yon zouti sèrtir yo byen tache PIN la kontak nan fil la.

5.insert nan lojman:Antre asanble a PIN Kontak sèrtir nan lojman an Connector.

6. Sere bouchon an:Tache bouchon an sou lojman an pou konplete Connector la.

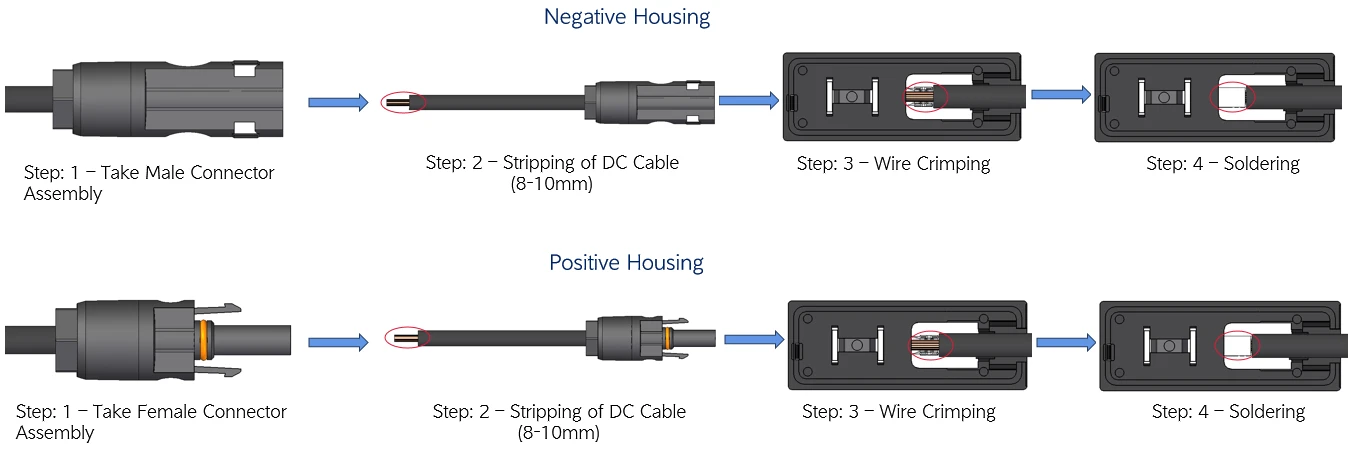

Positive and negative pole connections of junction box

Fil la ke yo te dirèkteman sèrtir nan bwat la junction:

Pran asanble Connector:Pran asanble Connector gason oswa fi.

Dezabiye kab la:Strip 8-10 mm nan izolasyon soti nan kab la DC.

Fil sèrvo:Crimp fil la wete dirèkteman nan bwat la junction. Bwat la junction pral gen tèminal entèn (souvan onglè metal oswa konektè) ki fèt yo resevwa ak byen kenbe fil la.

Soude (fiks):Soude koneksyon an. Soude pral ajoute plis fòs ak ede anpeche korozyon nan koneksyon an.

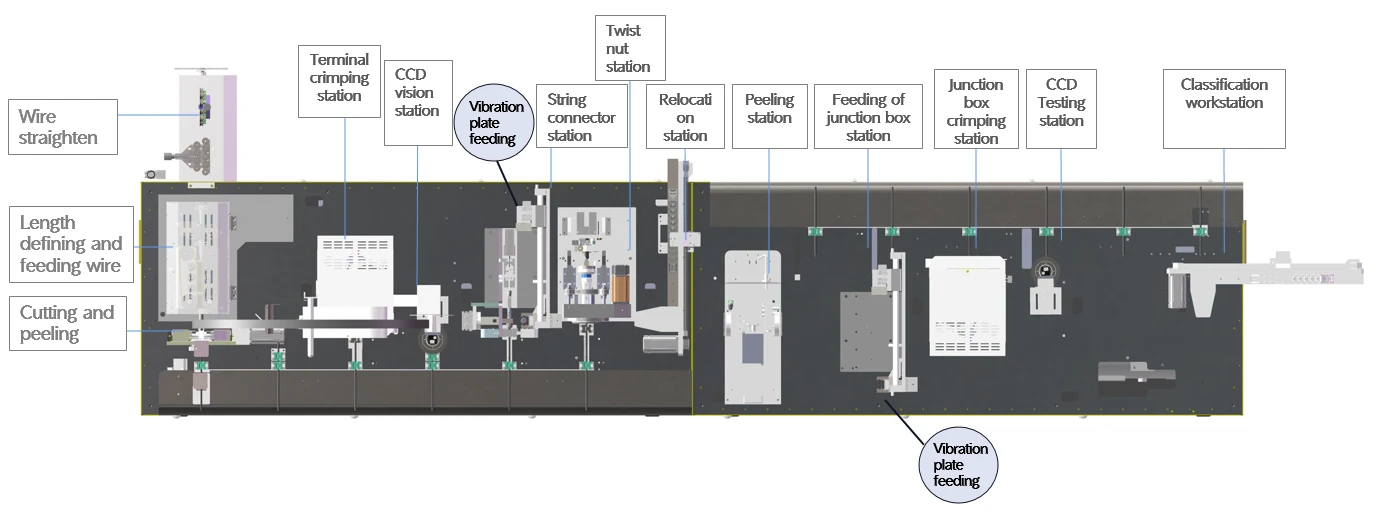

Schematic diagram of production line layout

1. Liy pwodiksyon sa a itilize sitou pou pwosesis sa yo: kab loading, aranjman kab, kab manje ak redresman, kab koupe, kab sèto, enspeksyon vizyèl, ensèksyon Connector, Connector vise, elatriye.

2. Sous pouvwa yo mande yo se elektrisite ak lè konprese. Chak inite estasyon ak CONVEYOR travay ansanm nan fèmen yo vin youn.

3. Materyèl prensipal la yo itilize nan envantè nan machin nan tout se soude ankadreman, ak tout pati ki gen tandans fè korozyon yo bay tretman sifas tankou penti ak electroplating asire pa gen okenn korozyon ak yon bon aparans pandan peryòd la garanti oswa menm ankò.

4. Ekipman an konsepsyon konplètman konsidere ergonomics ak sekirite operasyon faktori. Ekipman an ka otomatikman konte pwodiksyon pwodiksyon an.

Solar Panels Production Automatic Trimming

production machine

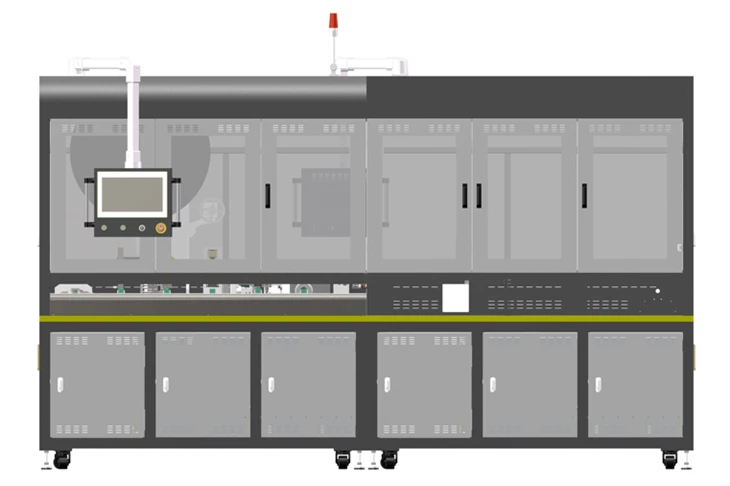

Solar Panels Production Automatic Trimming

1. Liy pwodiksyon an apwopriye pou pwosesis otomatik ki fonksyone nan câbles fotovoltaik. Liy pwodiksyon an ap koule de goch a dwat epi yo ka reyalize fil nidite, sèrtir tèminal, deteksyon ks, Connector Threading, nwa Torsion, sèrtir bwat junction, CCD deteksyon

2. Dyamèt fil aplikab: 4mm²

3. Longè liy: 15 0 mm -600 mm, tolerans ± 0.002 * l +1 mm;

4. Peel longè ranje: 1-9 mm;

5. Pwodiksyon ritm: pi gran pase oswa egal a 4 segonn;

6. Gwosè lame: 1200 × 4000 × 2400mm

7. Sistèm opere machin imen: koòdone nan ekran touchable se senp epi ki klè, sa ki pèmèt pou kontwòl rapid nan operasyon machin lan. Tout paramèt ka fasil mete ak ki estoke, ak enstriksyon yo operasyon yo ap parèt nan yon fason entwisyon ak senp nan imaj. Li vini ak yon 4- nivo pwoteksyon modpas fonksyon (ak autorisations divize an operatè, kontwòl kalite, teknisyen, ak manadjè), yon limyè fay, ak kowòdinasyon kòd fay pou antretyen, reyisi antretyen fasil ak rediksyon pri;

8. Pifò estasyon itilize pwodwi ki gen matirite pou entegrasyon asire estabilite pwodwi;

9. Adopte Sistèm Kontwòl Motor Servo pou asire presizyon pwodwi;

10. Pwogram nan ka magazen jiska 100 dosye epi yo ka jwenn aksè pa chwazi nimewo pwogram lan. Sèvè a baz done kolekte done pwodiksyon ak òganize bon jan kalite pou liy lan pwodiksyon, fè li pratik pou sistèm nan anwo (MES oswa ERP) ekstrè done ak done pwosesis tras pandan pwodiksyon pwodwi nan rezo a;
