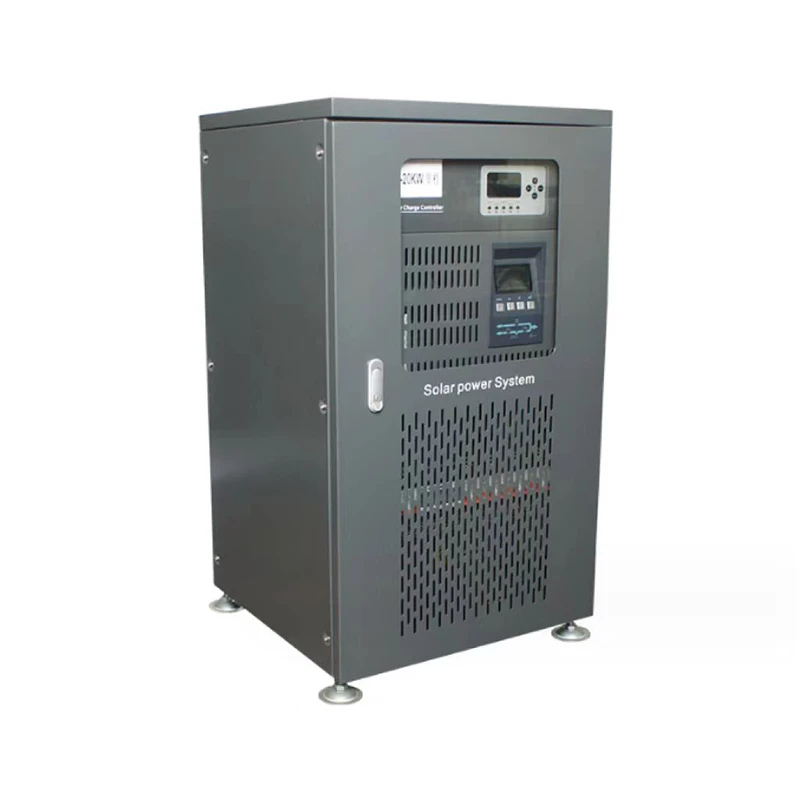

Off Grid Interver System
Dekri teren
Karakteristik teknik
Apèsi sou pwodwi:
Pwodwi a se yon varyateur entèlijan entegre ak sistèm kontwolè chaj entegre ki fèt pou gwo pouvwa fotovoltaik. Kontwolè entegre li yo ka reyalize jesyon chaj pou yon pake batri pa plizyè etalaj solè pou amelyore efikasite chaj ak lavi pake batri a. Mèsi a tout teknoloji kontwòl vektè dijital li yo ki baze sou pwosesis an tan reyèl pa DSP, MCU ak DDC, li gen fonksyon pwoteksyon pafè ak segondè fyab. Mòd pi pito ekipman pou prensipal li yo, ak mòd pi pito batri yo tout settable, kidonk fè li fasil satisfè bezwen aplikasyon diferan itilizatè yo. Li gen yon LCD. T se lajman aplike nan okazyon gwo jenerasyon pouvwa solè ki gen ladan fanmi, lekòl, ekleraj piblik, antrepriz endistriyèl ak min, defans fwontyè, zile lanmè, zòn pasturaj, elatriye.
Karakteristik prensipal:
Segondè fyab
Suivi frekans, filtraj bri ak distòsyon ki ba nan pwodiksyon varyateur akòz konsepsyon doub-konvèsyon
Segondè kapasite adapte
Nan yon pakèt domèn frekans opinyon, ki reyalize operasyon ki estab nan dèlko gaz
Segondè pèfòmans optimal nan batri a
Yon teknoloji jesyon batri entèlijan, ki garanti yon lavi batri pi long ak diminye tan yo nan antretyen batri. Yon teknoloji avanse chaj konstan-vòltaj, ki aktive batri a nan limit ki pi, sove tan an chaj ak garanti yon lavi batri pi long.
Pwoteksyon an jeneral ak serye
Yon fonksyon tès pouvwa-sou, ki ka evite defo yo akòz danje nan varyateur la efikas IGBT (Izole Gate Bipolè Tranzistò) teknoloji envèsyon Bon karakteristik chanjman gwo vitès, gwo-vòltaj ak gwo-aktyèl karakteristik fonksyònman, ak kondwi vòltaj nan IGBT. (IGBT senkyèm jenerasyon an gen yon gout vòltaj saturation ki pi ba ak pi wo efikasite operasyon ak fyab.)

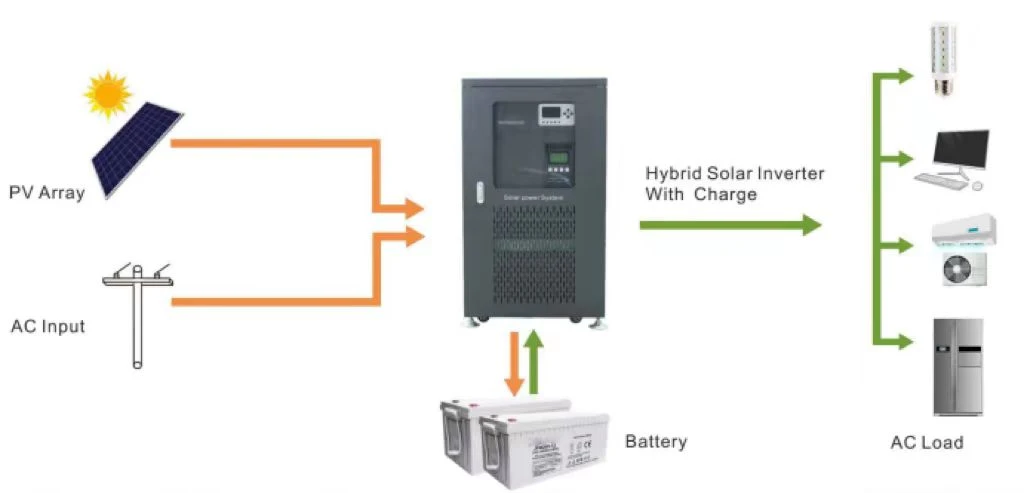

Dyagram aplikasyon:
Endis teknik:
|
Modèl: ED-NKD- |
NKD{{0}KW |
NKD{{0}KW |
NKD{{0}KW |
NKD{{0}KW |
NKD{{0}KW |
|
Rated pouvwa |
8KW |
10KW |
15KW |
20KW |
30KW |
|
Batri |
|||||
|
Rated vòltaj |
96 VDC/192VDC/220VDC/384VDC |
||||
|
Voltage nan pwoteksyon sou egzeyat |
96VDC/172VDC/194VDC/345VDC |
||||
|
Kontwolè |
|||||
|
Rated aktyèl |
100A |
||||
|
Rated vòltaj |
192VDC/220VDC/384VDC |
||||
|
Kantite aksè chaj |
4 |
||||
|
Aktyèl maksimòm chak aksè |
25A |
||||
|
Solè D' vòltaj |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Voltage pwoteksyon surcharge |
110VDC/222VDC/255VDC/445VDC (pwogram |
||||
|
Kontwole presizyon |
±0.1 |
||||
|
Montre presizyon |
±0.1 |
||||
|
Efikasite |
>90% |
||||
|
Inverter |
|||||
|
vòltaj antre |
88-132VAC/176-264VAC |
||||
|
Antre frekans |
45-65Hz |
||||
|
Sòti vòltaj |
110VAC/220VAC |
||||
|
Frekans pwodiksyon |
50% 2f60Hz |
||||
|
Sortie fòm ond |
Vag sinis pi bon kalite, THD<4%(full load) |
||||
|
Fonksyon pwoteksyon |
Pwoteksyon kout sikwi pwodiksyon, pwoteksyon sou vòltaj, anba pwoteksyon vòltaj, pwoteksyon batri ki ba, elatriye |
||||
|
Manyèl pouvwa-sou / koupe |
Manyèl pouvwa-sou / koupe pi pito |
||||
|
Otomatik pouvwa sou / koupe |
Limyè ki fonksyone pouvwa-sou + tan fiks pouvwa-off (pwogramab) |
||||
|
Chanje tan |
<10ms |
||||
|
Lòt |
|||||
|
Tanperati anbyen pou operasyon an |
0-40 degre |
||||
|
Imidite relatif pou operasyon/depo |
20-90%(pa gen kondansasyon,maksimòm) |
||||
|
Dimansyon ekstèn D×W×H (mm) |
536*560*1015 |
||||
|
Dimansyon anbalaj: D × W × H (mm) |
675*700*1180 |
||||
