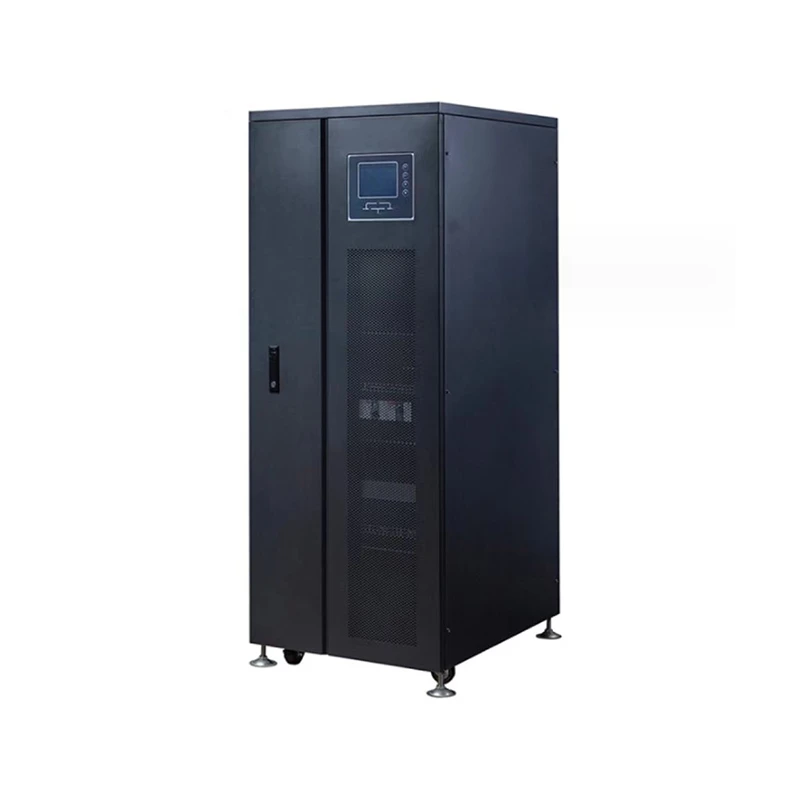

30kw Off gri varyateur
Dekri teren
Karakteristik teknik
Apèsi sou pwodwi:
Pwodwi a ka bay pwoteksyon serye ekipman pou pouvwa pou sant done gwo, chanm òdinatè rezo kòm byen ke lyen yo pouvwa elektrik nan jaden tankou fabrikasyon, trafik ak enèji satisfè egzijans nan segondè fyab nan itilizatè yo pou gwo-pouvwa varyateur. Ki baze sou DSP teknoloji kontwòl egzat la ak doub MCU yo bati, pwodwi a ka pwodiksyon onn sinis ki estab ak pi bon kalite epi bay pwoteksyon ekipman pou pouvwa ki an sekirite ak serye pou itilizatè yo.
Karakteristik prensipal:
Mòd operasyon avanse
Suivi frekans, estabilizasyon vòltaj faz-bloke, filtraj bri ak prevansyon enpak pa fluctuation nan griy pouvwa a reyalize nan pwodiksyon varyateur la.
Pi bon garanti ekipman pou ekipman pou chajman itilizatè yo kontribye pa yon teknoloji kontwòl vektè dijital konplè ki baze sou pwosesis an tan reyèl pa DSP, MCU ak DDC.
Efikas LGBT (Izole Gate Bipolè Tranzistò envèsyon teknoloji
Bon karakteristik chanjman gwo vitès, gwo-vòltaj ak gwo-aktyèl karakteristik fonksyònman, ak kondwi vòltaj nan IGBT (IGBT nan senkyèm jenerasyon gen yon gout vòltaj saturation pi ba ak pi wo efikasite operasyon ak disponiblite.)
Segondè adaptabilite
Yon pakèt frekans opinyon (45Hz ~ 65Hz) ki reyalize operasyon ki estab nan dèlko gaz.
Gwo kapasite chaje
Apwopriye pou aplikasyon endistriyèl tankou zouti machin ak kouto fil
Pèfòmans serye
Yon fonksyon tès pouvwa-sou pou eliminasyon dekouvèt alè nan danje potansyèl yo
Segondè estabilite ak fyab garanti pa entegrasyon nan fonksyon ki gen ladan opinyon AC sou pwoteksyon vòltaj, AC opinyon anba pwoteksyon vòltaj, pwoteksyon surcharge pwodiksyon, pwoteksyon kout sikwi, pwoteksyon sou aktyèl, pwoteksyon otobis sou vòltaj, pwoteksyon surchof, pwoteksyon fay fanatik, fay ekipman pou pouvwa oksilyè. pwoteksyon, batri anba pwoteksyon avètisman vòltaj, pwoteksyon batri surcharge, elatriye.
Fonksyon jesyon
Gwo LCD, ekspozisyon vizyalize nan estati operasyon yo atravè tablo koule, ikon entèlijan bouton manyen done tabul, dosye evènman, etc.Visualization nan paramèt nan varyateur la pa vle di nan kominikasyon ak yon òdinatè atravè yon koòdone RS232/RS485 ak èd nan lojisyèl siveyans entelijan nan varyateur la.
Entelijan jesyon batri
Entelijan chaj batri: Ajisteman paramèt chaj batri a selon konfigirasyon batri itilizatè a, ak chanje ant chaj egalize ak chaj k ap flote, chaj konpansasyon tanperati, ak jesyon egzeyat dapre kondisyon ekipman pou pouvwa a, ki ka fè lavi batri a pi long ak. diminye fado administratè a
Deteksyon entèlijan defo batri: Mezi paramèt sèl, ekspozisyon rezilta mezi yo sou LCD a, ak imedya alarmant ak notifikasyon pou administratè a sou nenpòt fay batri.
Anviwònman pèsonalize:
Ajisteman apwopriye nan paramèt yo opinyon dapre kondisyon yo ekipman pou pouvwa opinyon
Endis teknik:
|
Modèl: ED-TP- |
TP{{0}KW |
TP{{0}KW |
TP{{0}KW |
TP{{0}KW |
TP{{0}KW |
TP{{0}KW |
TP-100KW |
TP{{0}KW |
TP{{0}KW |
|
Kapasite rated |
10KW |
20KW |
30KW |
50KW |
60KW |
80KW |
100KW |
150KW |
200KW |
|
Mòd operasyon ak prensip |
PWM (modulasyon lajè batman kè) ki baze sou DSP teknoloji kontwòl egzat ak doub MCU entegre Izolasyon konplè nan ekipman pou pouvwa pwodiksyon an |
||||||||
|
AC antre |
|||||||||
|
Nimewo faz |
Twa-faz + N + G |
||||||||
|
Vòltaj |
AC220V% 2fAC380V�% b120% |
||||||||
|
Frekans |
50Hz/60Hz±5% |
||||||||
|
DC opinyon |
|||||||||
|
DC vòltaj |
DC192V/DC220V/DC240V/DC384V |
DC384V |
|||||||
|
K ap flote batri |
13.6V nan chak batri x kantite batri【13.6V × 16 pil =217.6V】 |
||||||||
|
Koupe vòltaj |
10.8V nan chak batri x kantite batri【10.8V × 16 pil =172.8V】 |
||||||||
|
AC pwodiksyon |
|||||||||
|
Nimewo faz |
Twa-faz + N + G |
||||||||
|
Vòltaj |
AC220V / AC380V ± 1% (chaj fiks) |
||||||||
|
Frekans |
50Hz/60Hz±5% (fournis prensipal) 50Hz±0.01% (batri) |
||||||||
|
Efikasite |
Pi gran pase oswa egal a 90% (chaj: 100%) |
||||||||
|
Sortie fòm ond |
Vag sinis |
||||||||
|
TYÈD |
Chaj lineyè:<3%;non-linear load:<5% |
||||||||
|
dinamik chaj vòltaj pasajè |
<±5%(jump from 0 to 100%) |
||||||||
|
Tan rekiperasyon enstantane |
<100ms |
||||||||
|
Tan pou chanje ant batri a ak rezèv prensipal la |
3S-5S |
<4ms |
|||||||
|
Dezekilib vòltaj |
<±3%<±1%(balanced load voltage) |
||||||||
|
Kapasite Surcharge |
120%,20s;>150%, 100ms |
125%,20s;>150%,1s |
|||||||
|
Endis sistèm |
|||||||||
|
Efikasite operasyon |
Pi gran pase oswa egal a 90% (chaj: 100%) |
||||||||
|
Kominikasyon òdinatè |
RS 232/RS 485 (SNMP adaptè rezo siveyans aleka) |
||||||||
|
Tanperati opere |
-10~40 degre |
||||||||
|
Imidite relatif |
0-90%(pa gen kondansasyon) |
||||||||
|
Bri |
40-50dB |
50-60dB |
60-70dB |
||||||
|
Estrikti |
|||||||||
|
Dimansyon ekstèn |
580*750*920 |
608*728*1475 |
1138*795*1125 |
1138*945*1725 |
|||||
|
Pwa (Kg) |
180 |
220 |
300 |
470 |
620 |
680 |
730 |
954 |
980 |
