Fonksyon ak Entwodiksyon

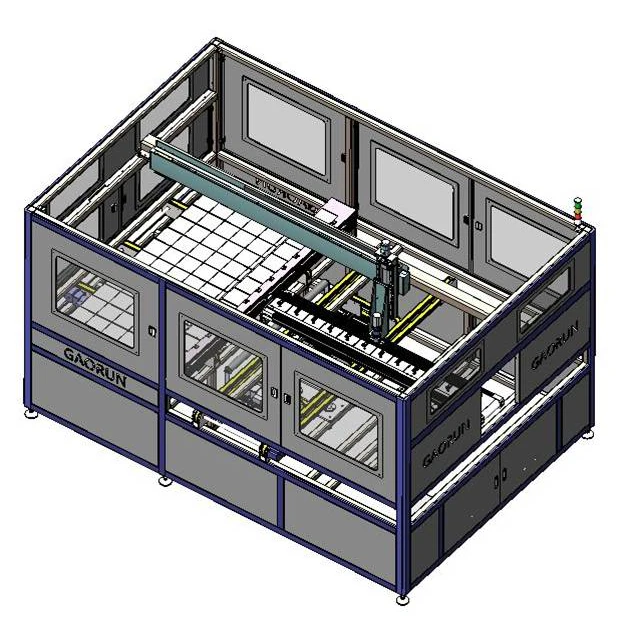

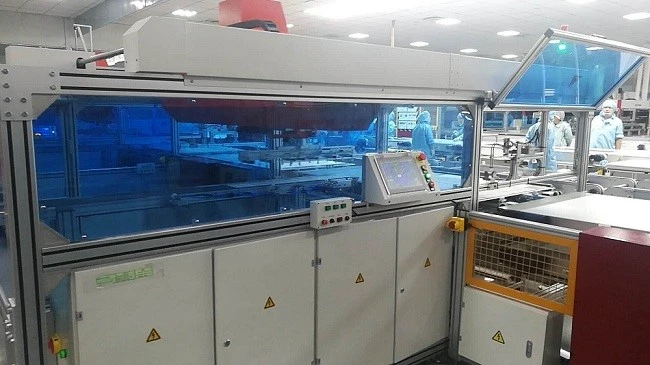

Otomatik layup machin ak kwen long pi devan, se youn-a-one ki koresponn ak machin fisèl otomatik. Se kwen an long nan fisèl selil la paralèl ak kwen an long nan modil la. Ka machin nan ak sistèm layup seri sèl dwe aplike pou layup nan 96, 72 ak 60 modil epi yo gen règleman machin.
1.Resevwa selil la fisèl nan selil la fisèl otomatik. Chwazi kòd selilè a nan mekanis règleman an. Pote sou règleman nan selil la fisèl.
2.Resevwa vè ak materyèl EVA soti nan liy pwodiksyon an. Pote sou règleman nan selil la fisèl.
3.Prakman fil selil la nan mekanis règleman an. Mete kòd selilè a nan EVA selon elektwòd pozitif ak negatif. Transmèt modil la apre fini tout aksyon.
4.Selil la fisèl ka reyalize pwezante vizyèl, pwezante fib optik ak pwezante mekanik.
Paramèt prensipal
Fòma modil:(1400-2600)mm*(800-1100)mm
Tan sik: tan nan fisèl ak 10 oswa 12 modil se mwens pase 15 s / tan nan
fisèl ak 6 modil se mwens pase 10 s
Kapasite maksimòm: 2400 / èdtan
Pwa: 400 kg
Pouvwa nominale: 4.5 kw
Presyon:0.6-0.8 MPa
Fòma koneksyon: Φ12
Dimansyon (LXWXH): 3500mm * 2500mm * 2200mm
Avantaj
1.Machin nan sèvi ak senti ak baton vis ki kondwi pa motè servo pou transmisyon, ak gide pa ray lineyè, ak avantaj tankou pwezante egzak, kouri ki estab ak gwo vitès.
2.Plach aspirasyon fèt an poliyiretàn ki pa kite okenn mak sou fisèl selil apre souse.
3.Machin nan ekipe ak pwoteksyon pouvwa-off ak lè-off.
4.Machin nan se plen-otomatik ki pa egzije entèferans imen.
5.Localing presizyon nan fisèl selil se ± 0.3 mm.
6.Six strings selil ak entèval ant 1 ~ 10 mm.
7.Dimansyon fisèl selil la se 125/156,6 ~ 12 pcs.
8.Main busbar ak 2 busbar/3 busbar/4 busbar/5 busbar.
|
