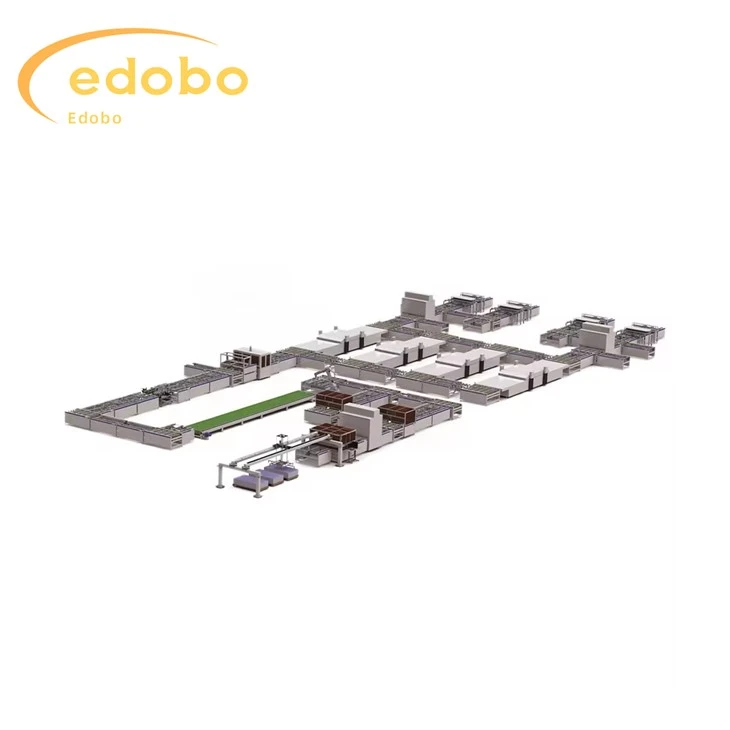

100MW-600MW Solè Pv Modil Pwodiksyon Liy

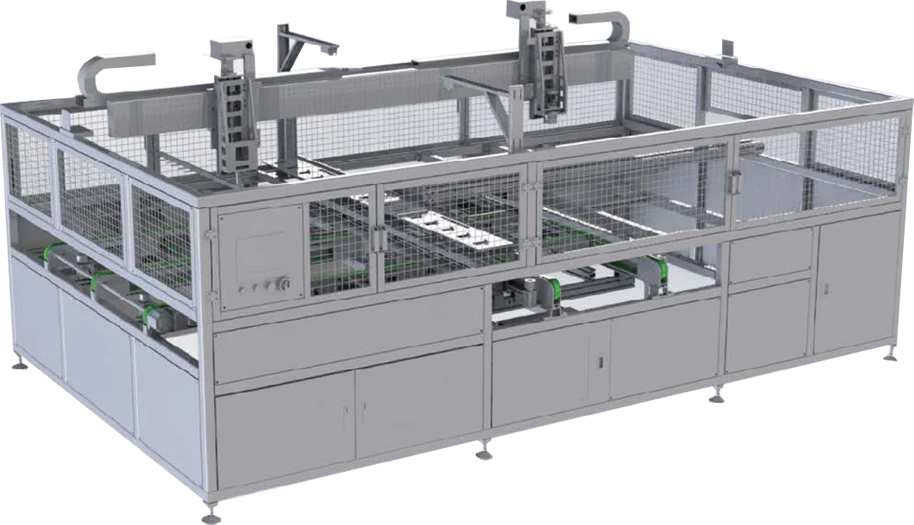

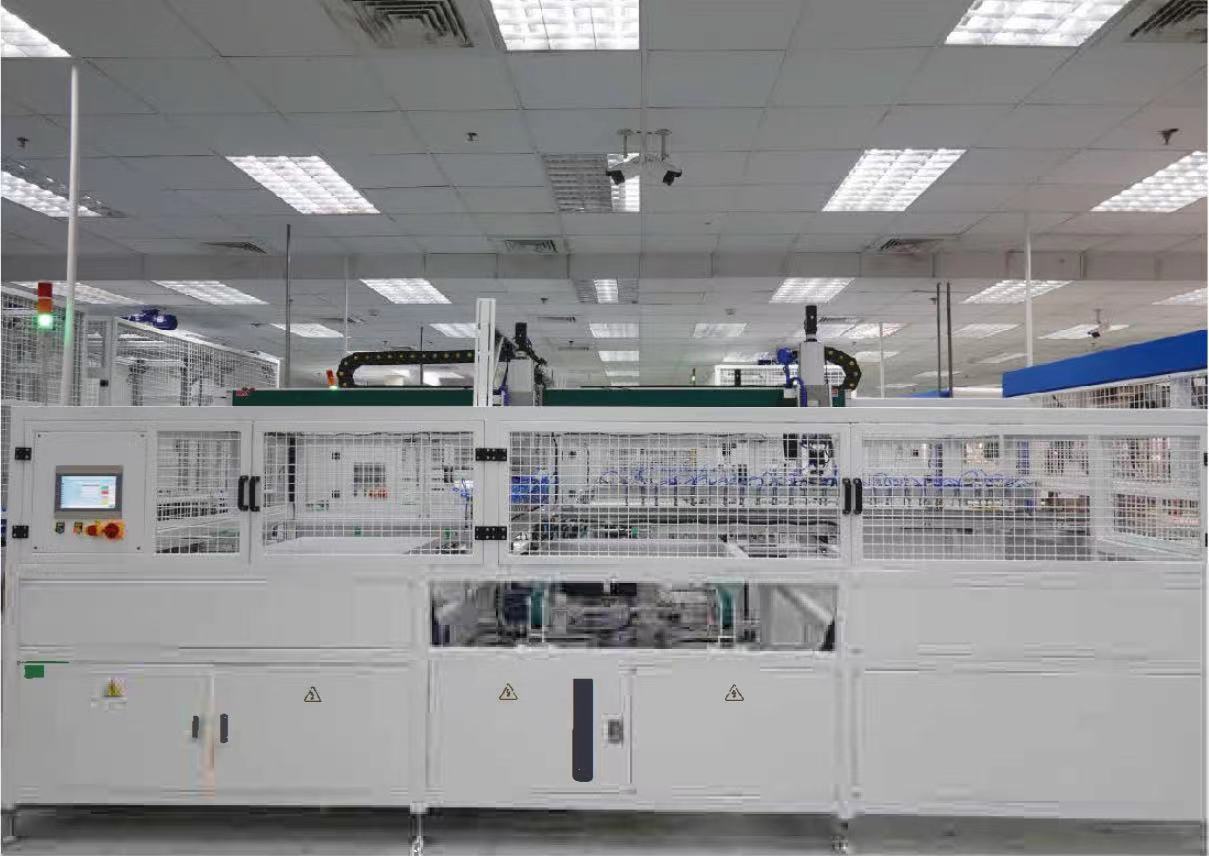

Kouche (kalite mekanik)

1. Metòd manje a kout nan ak long soti, ak fonksyon ekipman an se pou fè aranjman pou yo nan yon sekans korespondan. Bò long nan fisèl batri a se paralèl ak bò long nan eleman an. Sistèm composition lokal la ka itilize pou fè aranjman pou konpozan 96, 72, ak 60 moso, e li gen fonksyon ajisteman mekanik.

2. Otomatikman resevwa strings batri, ranmase strings batri nan pozisyon mekanik, ak pre dwat glas la.

3. Resevwa vè ak EVA soti nan liy pwodiksyon an. Ranmase fil batri a nan pozisyon mekanik la. Mete batri a nan seri sou EVA selon elektwòd pozitif ak negatif. Apre w fin ranpli tout aksyon yo, eleman yo soti.

4. Se fisèl batri a pozisyone nan pwezante vizyèl, pwezante fib optik, ak pwezante mekanik.

1. Machin nan adopte yon senti synchrone, kondwi pa yon motè servo, ak gide pa yon tren gid lineyè, ki gen avantaj ki genyen nan pwezante egzak, operasyon ki estab, ak vitès vit.
2. Se ventouse a fèt an poliyiretàn epi li pa pral kite okenn mak sou fisèl batri a apre aspirasyon.
3. Se machin nan ekipe ak pouvwa ak pwoteksyon gaz.
4. Machin nan konplètman otomatik epi li pa mande pou entèvansyon manyèl.
5. Presizyon nan pozisyon nan fisèl batri a se ± 0.3 milimèt
6. Sis fil elektrik ki gen yon distans ant 1-10 milimèt
7. konpatib ak plizyè fisèl batri, gwosè 156/182/210, 6-12 moso
8. Dwèt prensipal selil solè yo konpatib ak 2/3/4/5 dwèt

(1) Kapasite liy pwodiksyon: 100MW-600MW/ane.
(2) Egzijans pouvwa ekipman an se 380V (sistèm twa-faz senk fil), epi demann pouvwa a ka jwenn nan paramèt ekipman chak inite. Konfigirasyon liy elektrik la pral bay separeman pa konpayi nou an.
(3) Egzijans lè konprese pou ekipman an se 0.6-0.8MPa, sèk, pwòp, epi satisfè kondisyon ki nan liy pwodiksyon otomatik yo; Patikil pousyè Mwens pase oswa egal a 1um, pwen lawouze presyon dlo Mwens pase oswa egal a -40 degre, lwil oliv (tankou vapè) Mwens pase oswa egal a 0.1mg/;
(4) Pwòpte lè a nan faktori a pa dwe mwens pase 300000 nivo (ISO Klas 8);
(5) Vitès transmisyon ekipman transmisyon: Tan sik transmisyon an se mwens pase 22s, ki satisfè egzijans kapasite pwodiksyon 500MW/ane. Tout liy lan adopte règleman vitès frekans varyab, ak yon frekans règleman vitès prensipal mete nan 30HZ ak yon seri règleman vitès 0-50HZ (ka espesifik vitès yo ka jwenn nan paramèt ekipman yo nan chak inite);
(6) Dimansyon ekstèn nan liy transmisyon: Ekipman sa a se yon aparèy ki pa estanda, epi Edobo Solar pral bay dyagram layout final la;
(7) Wotè liy asanblaj ak ranje ajisteman: Gen yon sèten diferans wotè ant ekipman endividyèl la ak inite transmisyon an. Pou detay ekstèn dimansyon, tanpri al gade paramèt teknik ekipman endividyèl yo; Wotè inite transmisyon an se jeneralman 950mm ± 30mm;
(8) Liy transmisyon ak ranje operasyon ekipman yo ka ajiste ant konpozan longè (1650mm-2600mm) * lajè (950mm-1500mm), sa ki pèmèt transpò konpozan nan divès metòd laminasyon.
(9) Liy transmisyon an lis ak gwosè konpanse a se mwens pase 10mm;
(10) Lè ekipman an ap fonksyone nòmalman, pousantaj echèk eleman ki te koze pa ekipman ak liy transmisyon se mwens pase 1/1000;
(11) Nivo bri pandan operasyon ekipman mwens pase oswa egal a 72dbA (eksepte ponp konpresyon)

1. Selil la adopte pwezante vizyèl CCD, ki gen avantaj ki genyen nan gwo presizyon ak estabilite;
2. Ekipman an ka otomatikman resevwa, otomatikman layout ak otomatikman ekspòte eleman, ak layout se pwezante egzat;
3. Se ventouse a te fè nan materyèl silikon enpòte, ki pa pral kite yon mak sou sifas la nan batri a;
4. Adopte mòd mouvman mekanik twa-aks (wotasyon 180 degre);
5. Mouvman lateral la adopte modil motè lineyè, ki gen avantaj ki genyen nan vitès mouvman rapid, segondè presizyon pwezante repete ak pèfòmans ki estab, sove tan an jeneral bat;
6. Long ak kout ajisteman chanjman kwen adopte mekanis rapid bloke, ajisteman byen vit, senp, pratik ak serye;
